掌握液压系统图形符号助您了解液压原理图

责任编辑:秩名人气:发表时间:2018-10-22 11:31 【
  掌握液压系统图形符号助您了解液压原理图

  液压系统图形符号的构成要素构成液压图形符号的要素有点、线、圆、半圆、三角形、正方形、长方形、囊形等。点表示管路的连接点,表示两条管路或阀板内部流道是彼此相通的;实线表示主油路管路;虚线表示控制油管路;点划线所框的内部表示若干个阀装于一个集成块体上,或者表示组合阀,或者表示一些阀都装在泵上控制该台泵。大圆加一个实心小三角形表示液压泵或液压马达(二者三角形方向相反),中圆表示测量仪表,小圆用来构成单向阀与旋转接头、机械铰链或滚轮的要素,半圆为限定旋转角度的液压马达或摆动液压缸的构成要素;正方形是构成控制阀和辅助元件的要素,例如阀体、滤油器的体壳等;长方形表示液压缸与阀等的体壳、缸的活塞以及某种控制方式等的组成要素;半矩形表示油箱,囊形表示蓄能器及压力油箱等。

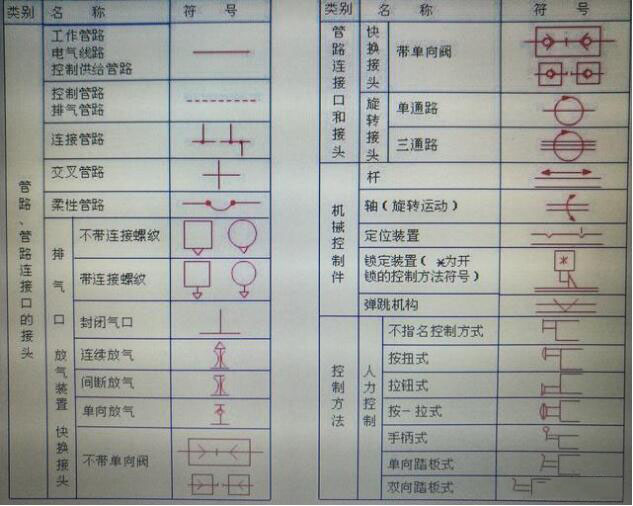

液压系统原理图形符号
液压系统原理图形符号
  液压图形的功能要素表示功能要素的图形符号有三角形、直与斜的箭头、弧线箭头等。

  实心三角形表示传压方向,并且表示所使用的工作介质为液体。泵、马达、液动阀及电液阀都有这种功能要素的实心三角形。

  箭头表示液流流过的通路和方向,液压泵、液压马达、弹簧、比例电磁铁等上面加的箭头表示它们是可进行调节的。

  弧线单、双向箭头表示电机液压泵液压马达的旋转方向,双向箭头表示它们可以正反转,其他如“W”表示弹簧等。

  其他符号管路连接及管接头符号、机械控制件和控制方式符号、泵和马达图形符号、液压缸图形符号、各种控制阀(如压力阀、流量阀、方向阀等)图形符号、各种辅助元件的图形符号、检测器或指示器图形符号等。
