用四柱液压机压制石墨匣钵的方法？
用四柱液压机压制石墨匣钵的方法？
四柱液压机是一种万能压力机，该机配合相关模具能完成各种产品的压制成型工艺，本文为大家展示用四柱液压机压制石墨匣钵的方法。

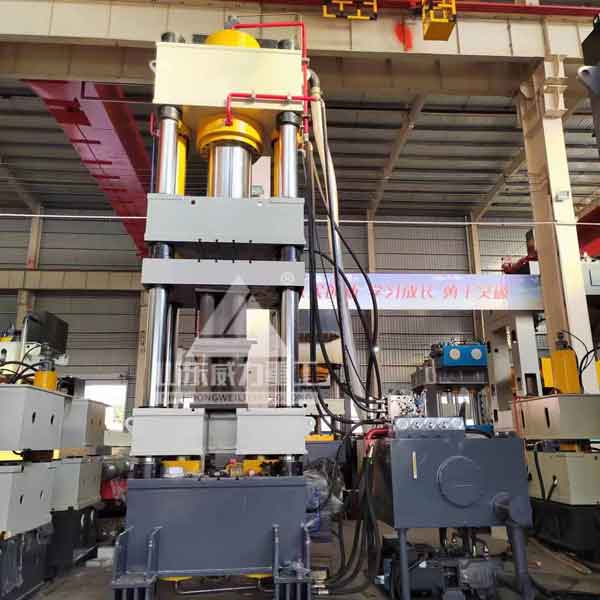

800吨五梁四柱液压机
首先，我们来了解下这台特殊的四柱液压机，该机是山东威力重工机床有限公司根据用户产品特点以及压制工艺定制的一款专用机型，机器采用五梁四柱结构，实现了"压制效率高、布料均匀精准、坯体密度高、质量稳定性好"的安全、环保、节能生产价值、性价比高，双向加压、静压成型等技术更好的满足耐火材料匣钵制品的成型工艺。

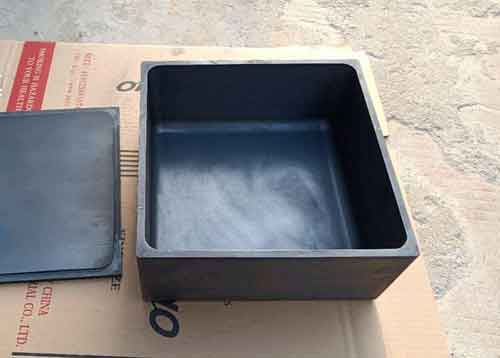

石墨匣钵压制产品
其实，用四柱液压机压制石墨匣钵方法并不复杂。需要用到800-1250吨四柱液压机，石墨匣钵成型模具、石墨匣钵原材料以及其他辅助设备。具体压制工艺如下：
先将高纯石墨粉（400目）和沥青粉（200目）酮基粘结剂，纤维素按照100比15比6比5的比例，充分搅匀，然后加热进行混捏，混捏好以后，放入压机进行成型，脱模，脱模后进行烘干，烘干后硬度能达到40，然后放入沥青浸渍罐中，进行浸渍，温度220度，先负压一个小时，然后加压10兆帕一个小时，然后刮掉沥青溶液残留，进行焙烧石墨化，加入石墨化催化剂，使焙烧和石墨化一次完成，
起始温度200度，使纤维素碳化，然后300度，使沥青进入结焦环节，然后升温，使沥青完全结焦碳化，然后升温到1600度，使石墨化催化剂开始活化，让沥青质碳低温石墨化，石墨匣钵一般10㎜厚，石墨化时间达到30个小时就基本完成了石墨化过程，然后缓慢降温到300度以下，就烧制完成了，这种配方收缩力较高，一般能收缩4－5％尺寸会变小，密度会增加，电阻会变小，抗折抗压会增加，并具备机械性能。
以上是对四柱液压机压制石墨匣钵的方法介绍，希望能对投资石墨匣钵生产行业的用户有所帮助，采购石墨匣钵压制设备咨询山东威力重工袁经理18306370829（同微信号）。
相关资讯
最新产品
2000吨框架式多向锻造液压
-
- 2000吨框架式多向锻造液压机是山东威力重工机床有限公司针对用户需求量身定...
200吨四柱液压机_200吨三梁
200吨液压垫拉伸液压机_
蛭石板成型专用油压机_
1200吨温挤压成型液压机
2000吨高密实度石墨坩埚成
高密实度铝屑成型液压机
2000吨快速热锻成型液压机
行业知识
- 滕州石墨坩埚液压机厂家
- 2500吨四柱快速液压机模压
- 500吨四柱液压机是如何快
- 用四柱液压机压制石墨匣
- 快速热锻机/汽车配件热锻
- 九孔850梅花坩埚生产设备
- 用液压机压制一块SMC整体
- 800吨四柱快速液压机常用
- 500吨汽车配件快速成形液
- 四柱式封头拉伸液压机工
