半挂车挡泥板拉伸成型快速液压机

产品分类: 汽车配件液压机
    “质量第一、诚信至上”
    严格执行ISO:9001-2008质量标准体系
    简介:山东威力重工机床有限公司为客户定做的1000吨半挂车挡泥板拉伸成型快速液压机可以做成四柱...
    订购热线:0632-5681708
        半挂车挡泥板拉伸成型快速液压机

        山东威力重工机床有限公司为客户定做的1000吨半挂车挡泥板拉伸成型快速液压机可以做成四柱式也可以做成框架式式,四柱式结构简单、经济、实用,框架式结构刚性好、精度高、抗偏载能力强。

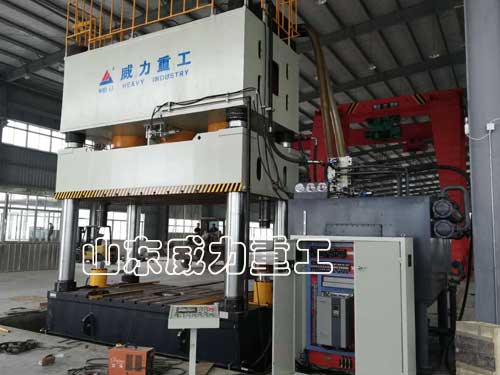

      半挂车挡泥板拉伸成型快速液压机
      半挂车挡泥板拉伸成型快速液压机

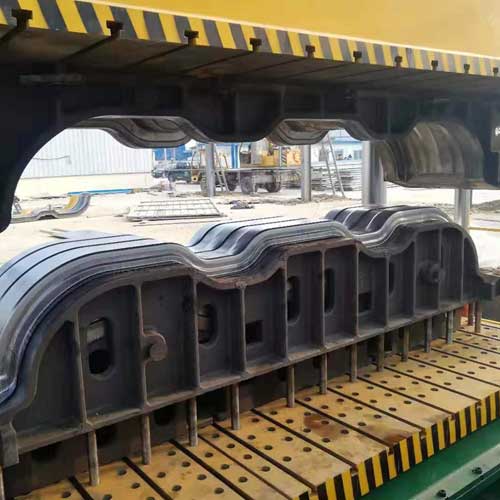

      半挂车挡泥板拉伸模具
      半挂车挡泥板拉伸模具

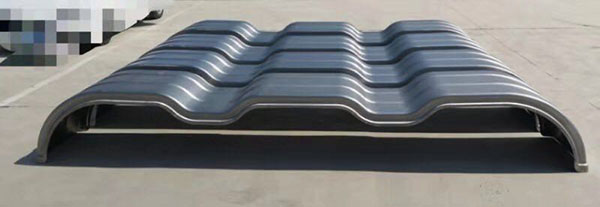

      拉伸成型的半挂车挡泥板
      拉伸成型的半挂车挡泥板
        半挂车挡泥板拉伸成型快速液压机结构介绍:

        主机说明

        ★四柱结构,包括上梁、滑块、立柱等,上梁、滑块、工作台三大件均采用45号整体铸钢件,经计算机优化,强度高,抗变形能力强。

        ★工件经过回火或振动实效降低内应力,保证了液压机精度长期不变。

        ★三梁经数显镗床、龙门铣等设备加工而成。

        ★液压机立柱采用45号钢粗车,精车精磨,镀硬铬工艺,表面粗糙度达到Ra0.2-0.4以上,比同行业提高了1-2个等级,极大地提高了导向精度。

        ★每个立柱上采用四螺母结构,上梁与工作台均提高了预紧性能,保持精度稳定性,提高了油压机寿命。

        ★在液压机右侧行程开关处安有标尺,便于确定各个发讯位置。

        油缸

        ★油缸结构为缸体、活塞杆、活塞头、缸口导套、法兰等。

        ★作为重要件的主油缸缸体用整体锻件,并且进行探伤实验,保证每个缸体零缺陷。

        ★缸体内部采用粗车、精车、滚压等工艺,保证缸体内壁光洁度,为Ra0.2-0.4,比同行为提高二个等级,保证了密封效果,延长了密封寿命。

        ★主缸缸口密封采用进口材料,特殊结构密封,密封效果远远好于目前市场上采用的YA圈和YX圈。

        液压系统

        ★液压系统采用二通插装阀,结构紧凑,减少泄漏点,响应时间快。

        ★主泵采用恒功率高压柱塞泵,浸油立式安装,减少了噪音,吸油效果好,提高了泵的寿命。(315吨为单泵)

        ★主缸上面设有大容积的充液箱,保证快速充液,减少上压时间,增大散热面积,降低油温。

        YW27-1000T快速拉伸液压机技术参数

      序号

      项目

      单位

      规格

      1

      公称力

      KN

      10000



      2

      液压垫力

      KN

      3000



      3

      回程力

      KN

      350



      4

      液体最大工作压力

      MPa

      25



      5

      主缸行程

      mm

      1400



      6

      液压垫行程

      mm

      700



      7

      最大开口高度

      mm

      2200



      8

      工作台有效面积

      左右柱内

      mm

      4800



      前后边缘

      mm

      2500



      9

      液压垫工作台面积

      左右

      mm

      4500



      前后

      mm

      2000



      10

      液压垫顶杆孔中心距

      mm

      150×150



      11

      顶杆直径

      mm

      50



      12



      滑块速度

      快下

      mm/s

      250



      工作

      mm/s

      5-12



      回程

      mm/s

      120



      液压垫上升

      mm/s

      50



      液压垫下行

      mm/s

      58



      13

      主电机功率

      KW

      26×2



      14

      配置移动换模装置

        适用领域:

        适用于拉伸、弯曲、成形、冲裁落料、翻边等各种冲压工艺,特别适用以下领域:

        汽车零部件:车身覆盖件、制动片、油箱、底盘、桥壳、保险杠;·家用电器:洗衣机零件、电饭锅零件、电视机零件、冰箱零件等;·厨房用具:洗涤槽、壶具、不锈钢用具、其它各种容器;·其它:拖拉机、摩托车、航天、航空。
