400吨四柱快速液压机(YW32-400T三梁四柱液压机)

产品分类：四柱液压机

“质量第一、诚信至上”
严格执行ISO：9001-2008质量标准体系
简介：400吨四柱快速液压机是山东威力重工机床有限公司为成都客户定做的一款液压压力机，机器型...

订购热线：0632-5681708

产品详情

　　400吨四柱快速液压机(YW32-400T三梁四柱液压机)

　　400吨四柱快速液压机是山东威力重工机床有限公司为成都客户定做的一款液压压力机，机器型号YW32-400T(快速型)三梁四柱液压机。适用于可塑性材料的压制工艺，如冲压、弯曲、翻边薄拉伸等，也可能从事较正、压装、塑料制品及粉末制品的压制成型。本机具有独立的动力机构和电器系统。采用按钮集中控制，可以实现调整、半自动两种操作方式。

　　400吨四柱快速液压机车间实物图展示：

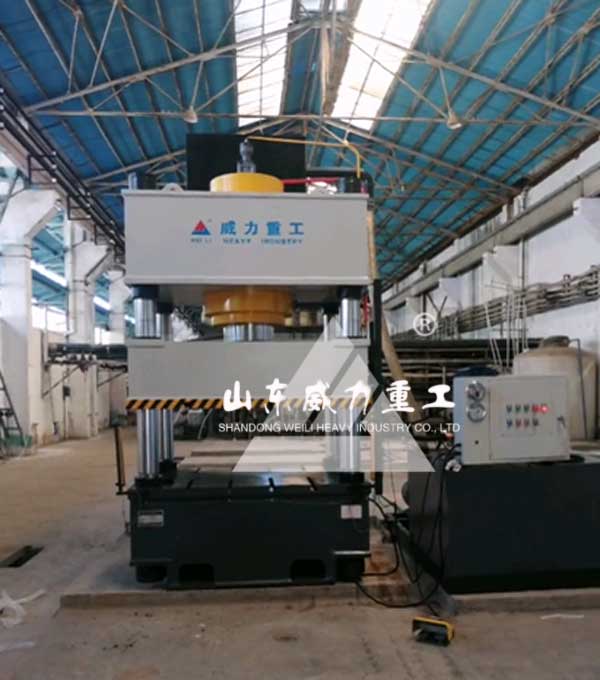

400吨快速液压机图片

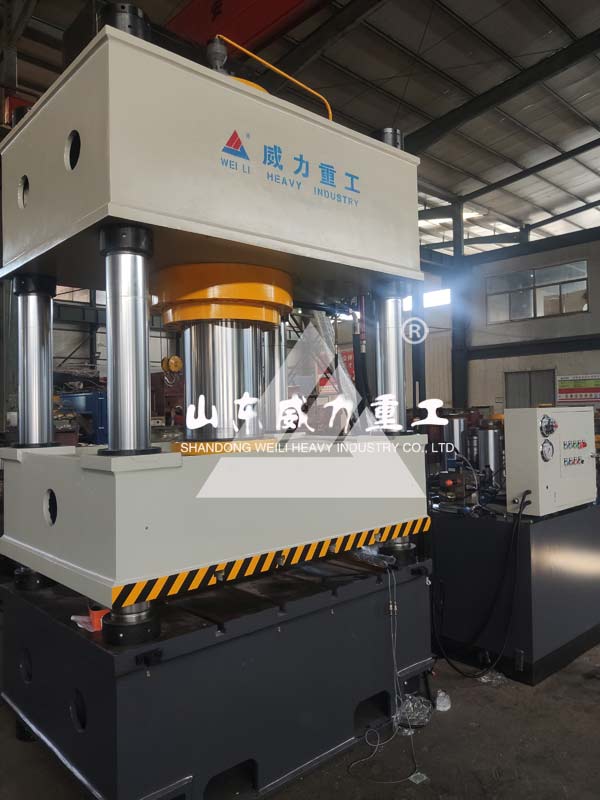

YW32-400T四柱快速液压机

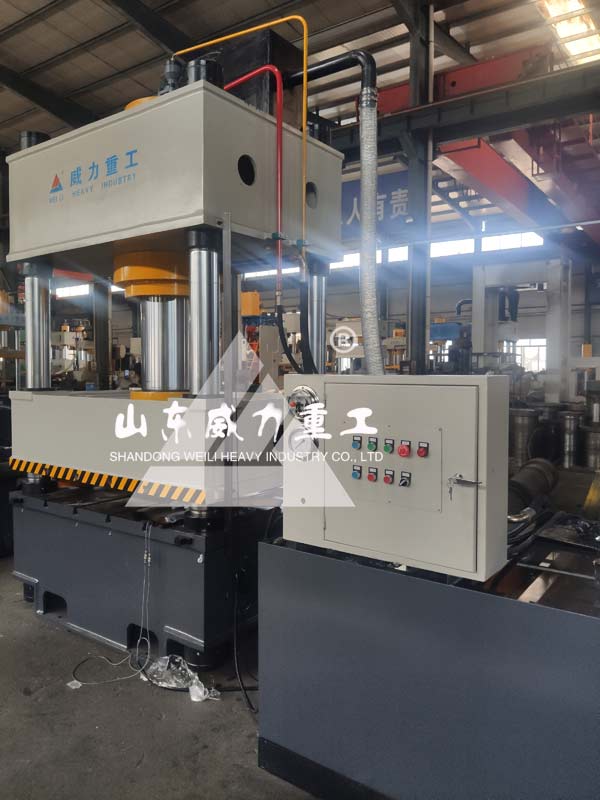

三梁四柱快速液压机

　　YW32-400T四柱快速液压机性能特点：

　　1.采用四柱三板型结构,活动板与工作台面平行精度高,四柱精密直自润轴承,垂直精度高。

　　2.采用内置式快速缸,快下-工进一快回,速度快,生产效率高。

　　3.采用原装进口低噪音、高性能高压油泵及电磁阀,使用寿命长。

　　4.压力、行程、保压等可按压制工艺要求调整。

　　5.安全设计周全,双手操作,本机配有紫外线安全装置,另设有紧急停止按钮盒上下寸动调模按钮。

　　6.另可根据客户要求设计工作台面落料槽及吹气装置,提高生产效另可加装光栅尺及显示器,精确显示油缸位移状况。

400吨快速液压机客户现场图片

　　YW32-400T三梁四柱液压机主要技术参数：

型号			尺寸	单位	40T	63T	100T	160T	200T	315T	400T	500T
公称力				KN	400	630	1000	1600	2000	3150	400	5000
顶出力				KN	63	100	200	250	400	630	630	1000
液压最大工作压力				Mpa	25	24.5	25.6	26	24.5	25	24.7	25.2
滑块下平面距工作台面最大距离			H1	mm	600	700	900	900	1120	1150	1400	1500
滑块最大行程			S1	mm	350	500	500	500	700	800	800	900
顶出行程			S2	mm	120	160	200	200	250	300	300	300
滑块速度		快下		mm/s	40	50	100	100	100	100	100	100
		工进		mm/s	8-15	8-15	8-15	8-15	8-15	8-15	8-15	8-15
		回程		mm/s	60	60	60	60	70	70	70	80
工作台尺寸	前后		A1	mm	400	500	580	800	900	1260	1200	1400
工作台尺寸	左右		B1	mm	400	500	710	800	900	1260	1260	1400
油缸缸径				mm	140	180	220	280	360	400	440	500
活塞杆直径				mm	100	120	180	230	300	360	400	450
油泵排量				ml/r	25	40	40	63	63	63	63X2	63X2
电机功率				KW	4	5.5	5.5	11	11	18.5	22	37
机床外形图	前后		A2	mm	500	500	1020	800	900	1200	1200	2420
	左右		B2	mm	1380	780	1800	1000	1200	1500	1560	4100
	距地面高度		H2	mm	2360	2430	3500	3350	3690	3900	4050	5380
总重量				T	2.8	3.5	5	8.5	12	15	22	30
